Пневмораспределители
и блоки пневмораспределителей

  • 3/4/5–линейные распределители
  • Распределители сброса остаточного давления
  • Последовательный интерфейс
  • Распределители c пневмоуправлением,
    ручным или механическим управлением
  • Монтаж на поверхность NAMUR
  • Глушители

Компания SMC

Надёжная поддержка в области промышленной автоматизации от японского бренда SMC.

Японская компания SMC является одним из ведущих производителей пневматики с 1959 года и представляет комплексный ассортимент оборудования для автоматизированного управления.

Обмениваясь идеями и тесно сотрудничая с заказчиками, SMC помогает создавать оборудование мирового уровня.

Огромный ассортимент пневмораспределителей позволяет найти устройства для любых потребностей и сфер применения.

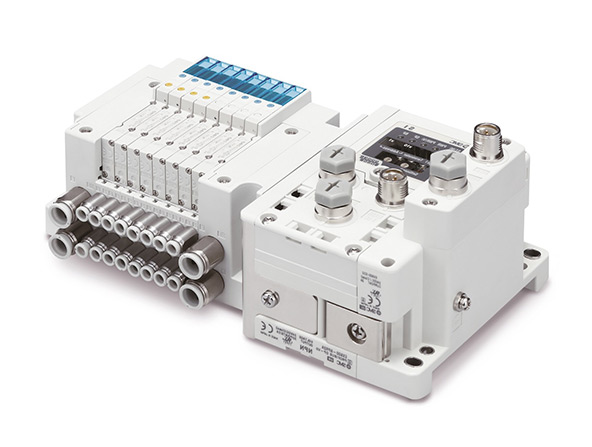

4–х и 5–линейные
пневмораспределители
с электропневматическим управлением

Простота монтажа, компактный размер и низкое электропотребление.

  • Экономия пространства.
  • Простота коммутации и эксплуатации.
  • Совместимость с разнообразными условиями работы.
Серия JSY

JSY

  • Экономия пространства – самый тонкий распределитель в мире (6,4 мм) с высокой пропускной способностью 244 ~ 1551 л/мин.
  • Потребляемая мощность: 0,1–0,2 Вт (энергосберегающий тип), 0,4 Вт (стандарт).
  • Простой монтаж, быстрая замена.
  • Степень защиты до IP67.
  • Разнообразие вариантов отвода воздуха и любой тип электроподключения для исполнения с плагин–разъёмами.
  • Отвод воздуха снизу или сбоку – исполнение без плагин–разъёмов.

JSY5000–H

  • Степень защиты IP69K.
  • Пропускная способность до 1600 норм. л/мин.
  • Незначительное скапливание жидкости и легкая очистка.
  • Потребляемая мощность: 0,15 Вт (с энергосберегающей схемой), 0,4 Вт (стандарт).
  • Металлические части изготовлены из нержавеющей стали 316, обладающей высокой коррозионной стойкостью.
  • Доступен вариант для самостоятельного монтажа на индивидуальной плите и кабельный тип подключения.
  • Идеально подходит для применения на пищевом производстве.

3–линейные пневмораспределители
с электропневматическим управлением

Долговечность и безотказность для большинства традиционных типов установки.

  • Экономия пространства.
  • Энергосберегающее исполнение.
  • Совместимость с промышленными протоколами.

AV

  • Устройство плавной подачи воздуха в пневмосистему серии AV может также использоваться, как аварийный клапан отключения подачи воздуха с немедленной деаэрацией пневмосистемы.

AV–A

  • AV2000/3000/4000/5000–A, устройство плавной подачи воздуха.
  • Энергопотребление: 0,35 Вт.
  • Пропускная способность увеличена в 2,3 раза.
  • Улучшена точность настройки игольчатого клапана.
  • Снижена высота за счет встроенного пневмоглушителя.
  • Снижено энергопотребление.

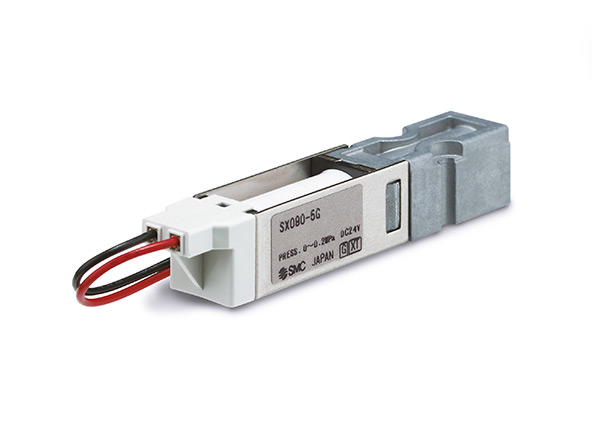

3/4/5–линейные пневмораспределители с прямым электромагнитным управлением

Наиболее совершенные пневмораспределители на сегодняшнем рынке.

  • Лёгкие, миниатюрные и малошумные.
  • Высокая пропускная способность.
  • Низкое энергопотребление.

S070

  • Сверхкомпактные 3–х линейные распределители с прямым электромагнитным управлением S070 удовлетворяют запросам по миниатюризации производителей оборудования для создания анализаторов, медицинской аппаратуры и полупроводников.
  • S070 чрезвычайно легкие (масса одиночного клапана 5 г) и малошумные (не свыше 38 дБ(А)).
  • Легко изменяемое число распределителей (многосекционный блок).
  • Ширина распределителя 7 мм.

Распределители сброса остаточного давления


VP500/700–X536

3–линейный пневмораспределитель

  • Датчики конечных положений.
  • Стандарт безопасности ISO13849–1 для Категории 2.
  • Контроль положения клапана во включенном/выключенном состоянии.

VP544/744–X538

Сдвоенный 3–линейный распределитель

  • Датчики конечных положений.
  • Стандарт безопасности ISO13849–1 для Категории 3 и 4.
  • Контроль положения клапана во включенном/выключенном состоянии. Дублирующая система. Модульный монтаж.

Последовательный интерфейс

Повышенная эффективность благодаря упрощенному обслуживанию.

  • Уровень защиты IP20, IP65, IP67.
  • Протоколы включают в себя DeviceNet, CC–Link, PROFIBUS, EtherNet/IPTM, CANopen, AS–Interface, PROFINET и OMRON.

EX9–PE1–X15/22/23/24

  • Блок питания с отдельной системой подачи питания.
  • Максимальное количество выходов: 32.
  • Применим для последовательных систем: EX260, EX600.
  • Для распределителей серий: новые SY, VQC, S0700, SV.
  • Степень защиты корпуса IP67.

EX 120/121/122

  • Интерфейсные модули.
  • Совместимы с сериями SV1000/2000/3000/4000, VQ1000/2000, SY3000/5000.
  • Уровень защиты IP20.
  • Применимы с различными протоколами обмена.

EX140

  • Модуль последовательного интерфейса EX140 управляет до 16 электромагнитными выходами и совместим с распределителями серии SZ3000 и SQ1000/2000.
  • Доступные протоколы включают в себя, но не ограничиваются, DeviceNet, CC–Link и OMRON.

EX180

  • Модуль последовательного интерфейса EX180 управляет до 32 электромагнитными выходами и совместим с распределителями серии SJ2000/3000.
  • Доступные протоколы включают в себя DeviceNet и CC–Link.

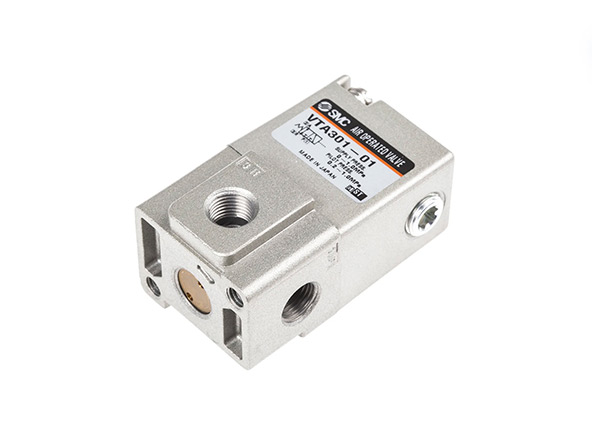

4/5–линейные распределители с пневмоуправлением


SYA

5–линейные пневмораспределители

  • Допускают индивидуальный монтаж и монтаж на плите.
  • Взаимозаменяемость с многоместными плитами для пневмораспределителей SY с электропневматическим управлением типов 20, 41, 42 и 45 (без плагин–разъёмов).

SYJA

4 и 5–линейные пневмораспределители

  • 4 и 5–линейный пневмораспределители SYJA3000/5000/7000 с пневматическим управлением и эластичным уплотнением.
  • Монтаж на плите или индивидуальный.

VFA

5–линейные распределители

  • 5–линейный распределитель серии VFA с пневмоуправлением обладает высокой пропускной способностью при компактных размерах.

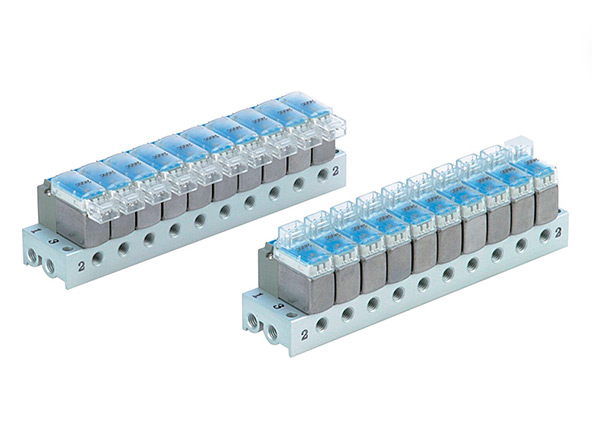

3–линейные распределители с пневмоуправлением

Высокая пропускная способность при компактных размерах.

  • Малые габариты облегчают конструкторские решения и минимизируют требуемое рабочее пространство.
  • Низкое энергопотребление.

SYJA

  • 3–х линейные пневмораспределители SYJA с пневмоуправлением для индивидуального монтажа и монтажа на плите.
  • Малые габариты SYJA облегчают конструкторские решения и минимизируют требуемое рабочее пространство.

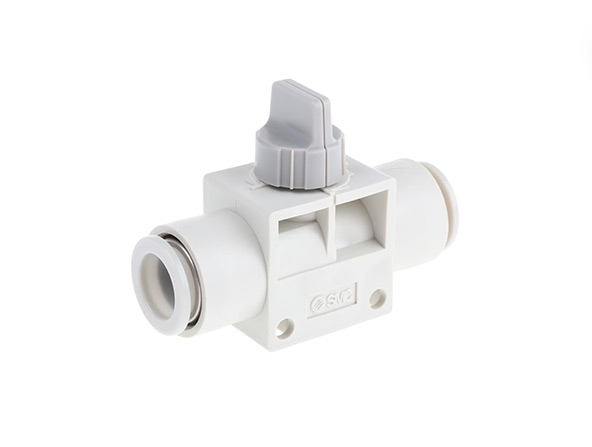

Распределители с механическим/ручным управлением

Большая пропускная способность и высокое быстродействие.

  • Идеальны для разнообразных применений.
  • Множество вариантов присоединения.
  • Удобны в эксплуатации благодаря самоадаптации к загрязненным внешним условиям.

XT34–60/67, 5/2 педаль пневматическая

  • 5–линейный распределитель с педальным приводом.
  • Исполнения с блокировкой и без блокировки.
  • Рабочее давление: от 0,15 до 0,9 МПа.

Пневмораспределители NAMUR
3/5–линейные / моющиеся


VFN/VFN212N

3/5–линейные пневмораспределители

  • Одностороннее или двухстороннее электромагнитное управление.
  • Присоединит. резьба: NPT1/4,G ¼.
  • Допустимые отклонения напряжения: –15 ~ +10% от номин. напряжения.
  • Множество типов электроподключения: залитый кабель, залитый кабель с разъёмом, кабелепровод с разъёмом, DIN–разъём.

VFN2120N–X23/36

3/5–линейные пневмораспределители

  • Моющийся тип: корпус из полимера с меньшим количеством впадин. Допускается непосредственная мойка клапана (IP67).
  • Напряжение: 24 V DC. Низкое энергопотребление: 0,5 Вт.
  • Разъём электропитания: перпендикулярно каналам сжатого воздуха (–X23) или параллельно каналам сжатого воздуха (–X36).
  • Присоединительная резьба: NPT 1/4, G 1/4.

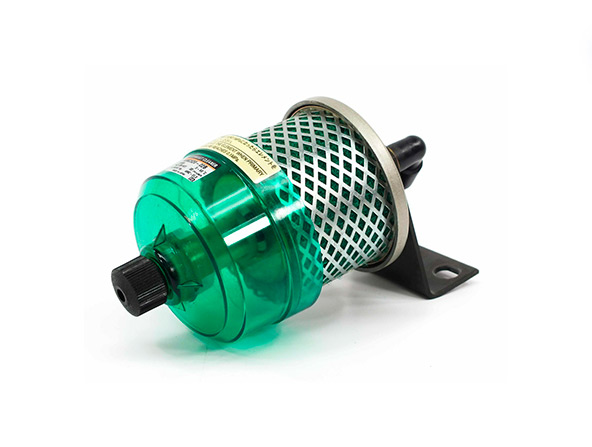

Принадлежности – глушители

Высокая степень понижения шума.

  • Широкий выбор моделей.
  • Обеспечивают снижение шума на 35 – 40 дБ(А).
  • Компактная, ударопрочная и удобная для монтажа конструкция.

25, пневмоглушитель (осевой выхлоп)

  • Серия номер 25 пневмоглушителей в металлическом корпусе с ударопрочной конструкцией.
  • Серия имеет выхлоп только в одном направлении и предотвращает рассеяние тумана и звука.
  • Также имеет резьбовые присоединения R(PT) или NPT.
